產品名稱: 9680主變有載調壓測控裝置
產品類型: 變壓器保護產品系列
產品型號: 9680
發布時間: 2020-05-13
- 產品描述
裝置外觀圖：
裝置說明：
名稱
說明
工作電源
AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集
13路，不同型號的保護裝置模擬量定義不同
開關量采集
14個，可擴展兩個；已定義的非電量若處于退時為普通開關量
繼電器出口
10個（含告警/跳閘信號各一個），可擴展3個；自帶一路裝置失電信號
通訊回路
2路485，Modbus-RTU協議，第2路可用于時鐘對時；1路以太網103協議
防跳回路
標準配置均帶防跳回路（訂貨時說明也可不帶）
測控功能
有功、無功、功率因素及頻率、電度、斷路器遙控分合
其他
事件記錄和故障錄波、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍
主要適用于66KV、35KV、10KV、6KV、3KV等電壓等級的中置柜及綜合性項目，不需要帶距離測控的線路保護。
保護功能
調壓功能
主變的調壓—升壓
主變的調壓—降壓
主變的調壓閉鎖—停

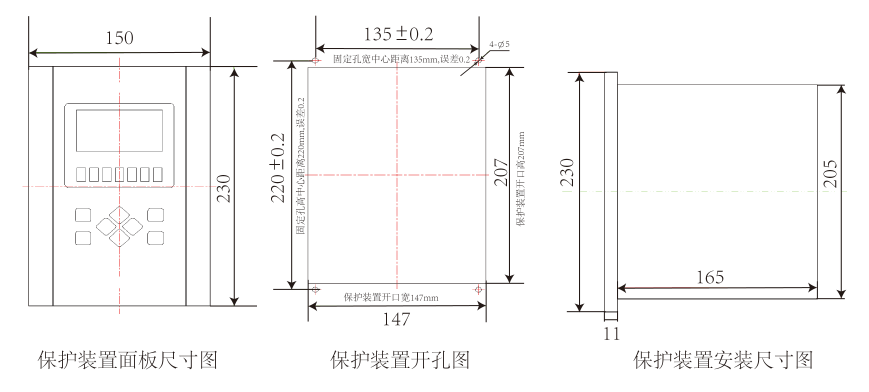

裝置開孔圖：
文章來自電力微機保護網
